产品名称:SG系列管道泵
所属类别:管道泵系列
性能参数:查看
提交订单:订购
销售电话:021-56630238  66610110
传 真:021-56521905
E-mail:sales@nanyang-pumps.com
产品描述

一、产品概述:

  该系列管道泵是为管道增压输送,由于采用机械密封,电机主轴直接安装叶轮,具有结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。

二、主要用途:

1.SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。使用温度80℃以下。
2.SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3.SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使用温度80℃以下。
4.SGB系列防爆管道泵适用于输送无腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、II B级,温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5.SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级,温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

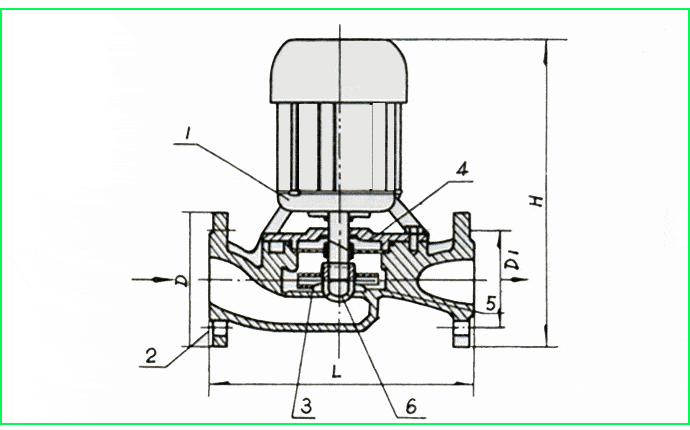

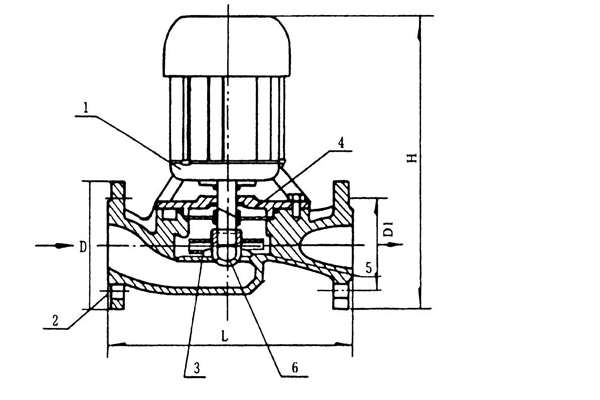

三、结构图


1 电机 2 泵体 3 叶轮 4 机械密封 5 垫圈 6 螺母

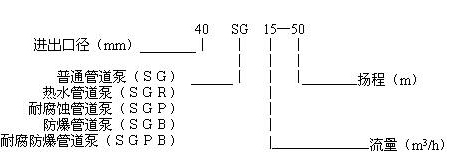

四、型号意义:

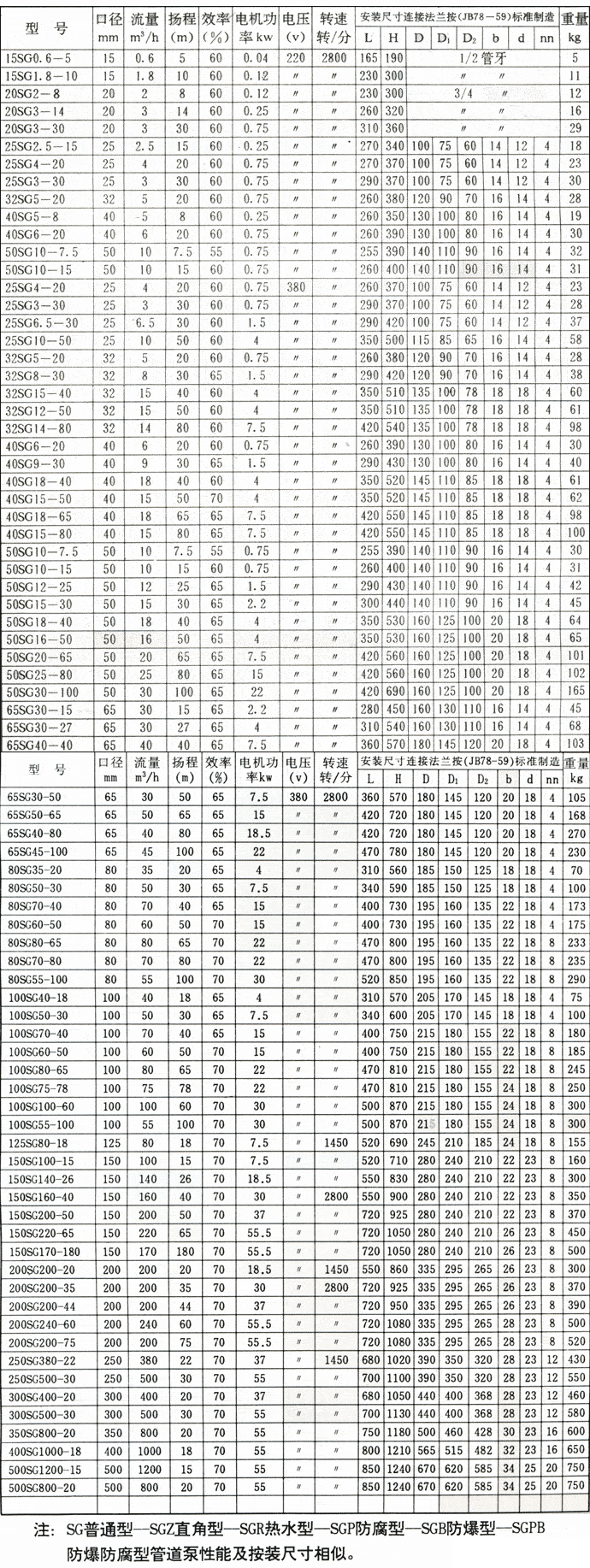

安装尺寸




安装与故障
一、安装

装配与拆卸
1.把所有待装的零部件擦洗干净。
2.在电机主轴上装机械密封,在机械密封动、静环配合的表面,加少量洁净的透平油或20号机油。
3.装叶轮,用叶轮螺母紧固。
4.装"0"型圈,把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米,叶轮进口外圈与泵体保证一定的运转间隙。
5.拆卸顺序与此相反。
安装与使用
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好,即完成按装。为了使用与维修方便,在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀, 使水进入泵中,以保持密封腔内充满液体(否则会研损密封),关闭出口阀。
3.接通电源,点动确定正确转向。
4.转向确定后,使泵启动、运转。
5.调节出口阀开度, 使泵在设计点附近运行,据泵的额定流量和扬程附近。〔为此,最好在出口法兰附近装一只压力表)。注意:本泵严禁缺水运转,以免损坏密封件。

二、故障排除

故障

原因

排除方法

1.水泵不出水

注入水泵的水不够,旋转方向不对,叶轮流道堵塞。

再往水泵内注水,输通叶轮流道,调正旋转方向。

2.水泵流量不足

水泵部分淤塞,转数太低,总扬程高于泵额定值,叶轮损坏。

清洗水泵及管子,更换叶轮,增加水泵轴转数,调节出口阀。

3.出口压力不足

液体中有空气,转速太低,叶轮损坏,出口阀开度过大。

排除液体中空气,增加泵转速,更换叶轮,调小出口阀。

4.泵消耗功率过大(电机发热)

机械缺陷如运转间隙过小,电机轴弯,螺栓松动等,泵在太大的流量下工作即泵在远低于额定扬程下工作。

检査机械部分及时调整处理,调正出口阀使泵在额定流量和扬程附近工作。

5.水泵振动

管道系统支撑不好,叶轮部分堵塞造成不平衡,产生气蚀,液体中有空气。

检査泵支撑部门,拧紧螺母,输通叶轮使其平衡,排除交气。

6.水泵漏水

机械密封损坏,0型圈损坏,泵体漏水。

更换机械密封及0型圈,焊接泵体漏水处。

7.水泵噌音过重

轴承过热缺油,水泵负荷过重。

轴承处加油,按4排除。
