产品描述 |
|
|
一、产品概述：
XBD-L型立式单吸多级分段式消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
二、产品特点：
1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

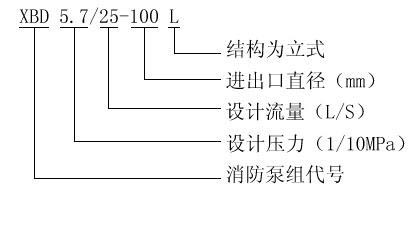

四、型号意义：

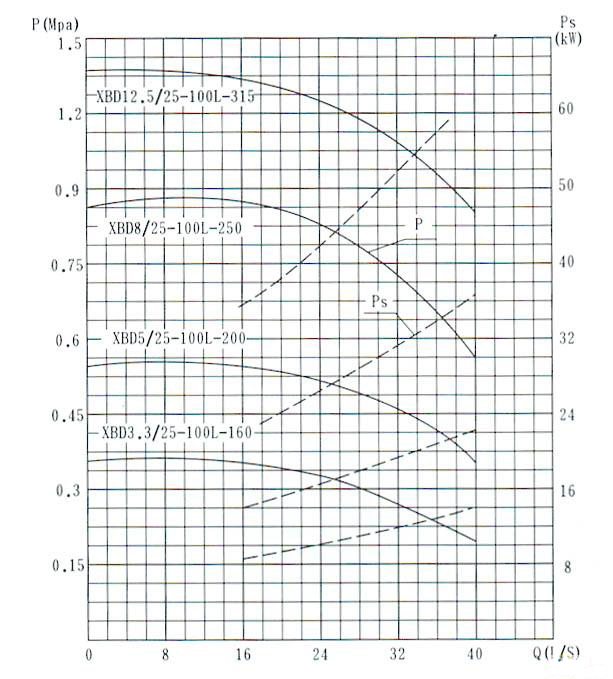

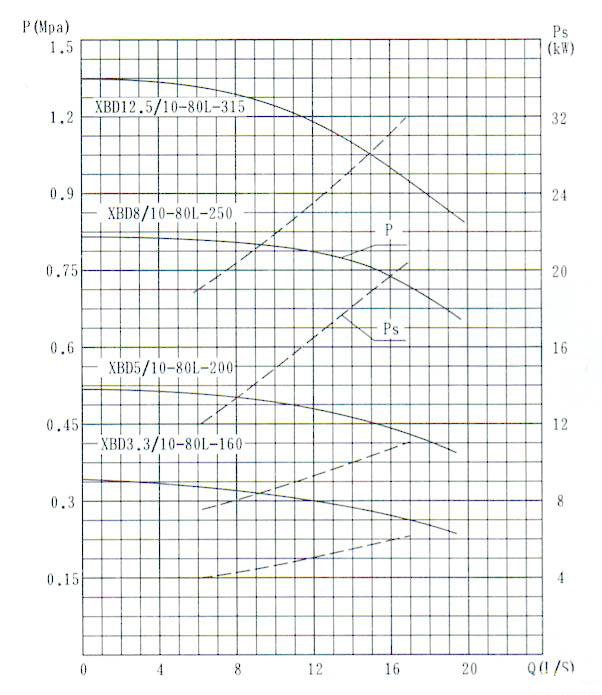

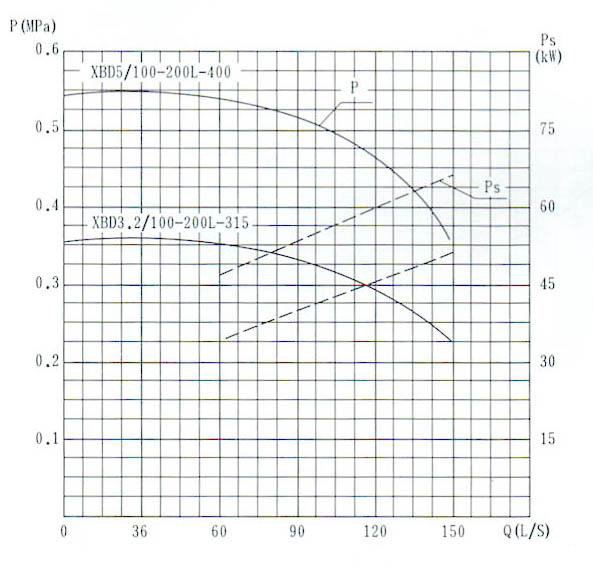

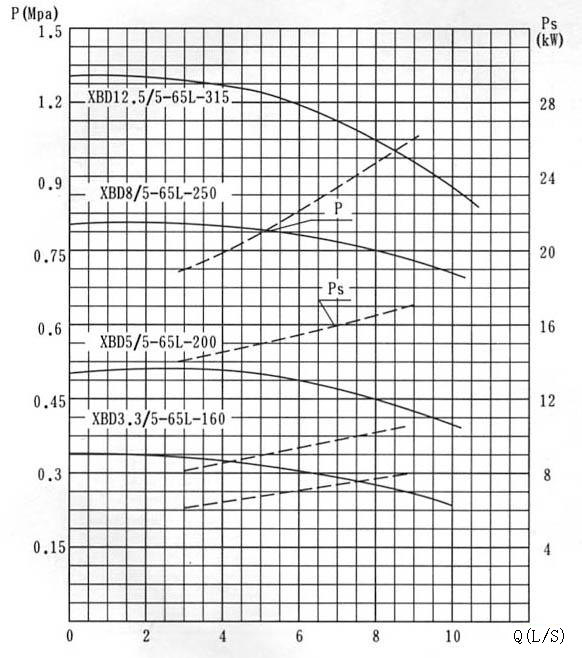

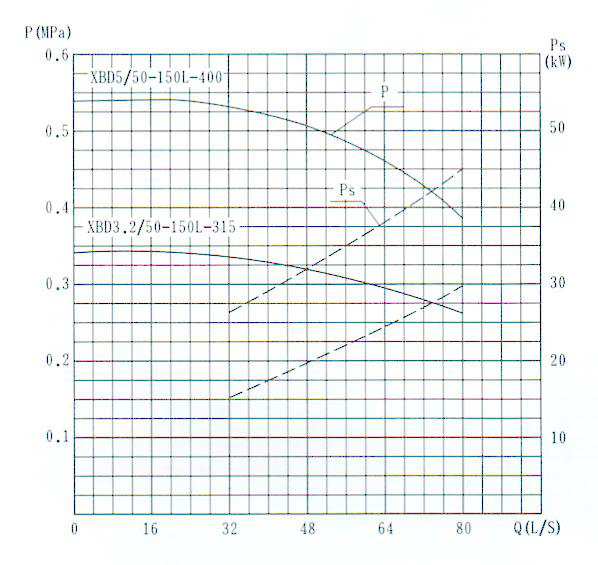

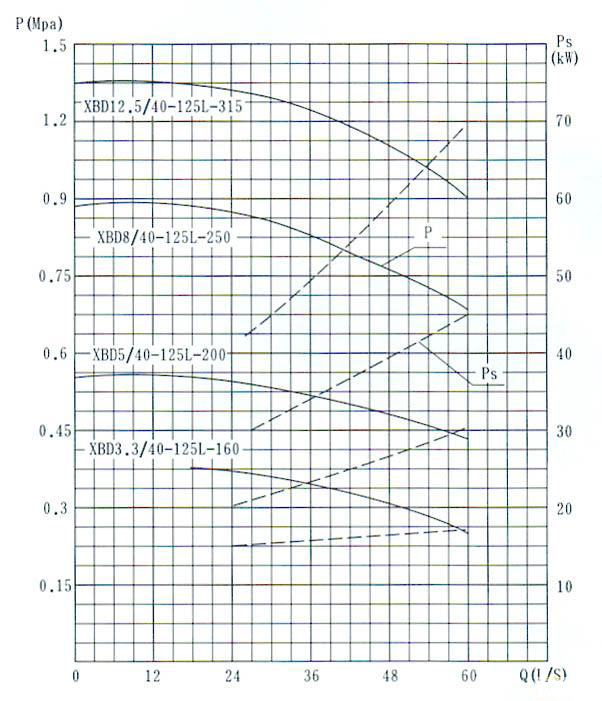

性能图谱：
安装尺寸：
泵型号 |
外型尺寸及安装尺寸 |
进出口法兰尺寸 |
隔振器(垫） |
L |
B |
H |
C1 |
B1 |
A |
C2 |
B2 |
4-d1 |
D |
D1 |
n-d |
规格 |
XBD3.2/100-200L-315 |
800 |
530 |
1075 |
270 |
320 |
210 |
230 |
280 |
4-Φ22 |
Φ340 |
Φ295 |
12-Φ22 |
JGD3-3 |
XBD5/100-200L-400 |
820 |
595 |
1120 |
290 |
360 |
225 |
230 |
280 |
4-Φ22 |
Φ340 |
Φ295 |
12-Φ22 |
JGD3-3 |
泵型号 |
外型尺寸及安装尺寸 |
进出口法兰尺寸 |
隔振器(垫） |
L |
B |
H |
C1 |
B1 |
A |
C2 |
B2 |
4-d1 |
D |
D1 |
n-d |
规格 |
XBD3.2/5-65L-160 |
380 |
305 |
570 |
140 |
200 |
100 |
100 |
160 |
4-Φ18 |
Φ185 |
Φ145 |
4-Φ18 |
SD61-0.5 |
XBD5/5-65L-200 |
400 |
350 |
635 |
140 |
200 |
105 |
100 |
160 |
4-Φ18 |
Φ185 |
Φ145 |
4-Φ18 |
SD61-0.5 |
XBD8/5-65L-250 |
460 |
435 |
785 |
160 |
220 |
110 |
120 |
180 |
4-Φ18 |
Φ185 |
Φ145 |
4-Φ18 |
JGD2-3 |
XBD12.5/5-65L-315 |
550 |
510 |
920 |
190 |
280 |
110 |
150 |
240 |
4-Φ18 |
Φ185 |
Φ145 |
4-Φ18 |
JGD2-3 |
泵型号 |
外型尺寸及安装尺寸 |
进出口法兰尺寸 |
隔振器(垫） |
L |
B |
H |
C1 |
B1 |
A |
C2 |
B2 |
4-d1 |
D |
D1 |
n-d |
规格 |
XBD5/10-80L-200 |
450 |
430 |
795 |
140 |
200 |
125 |
100 |
160 |
4-Φ18 |
Φ200 |
Φ160 |
Φ8-Φ18 |
SD2-3 |
XBD8/10-80L-250 |
500 |
465 |
870 |
160 |
220 |
130 |
120 |
180 |
4-Φ18 |
Φ200 |
Φ160 |
Φ8-Φ18 |
JGD2-3 |
XBD3.2/25-100L-160 |
500 |
430 |
835 |
160 |
220 |
160 |
120 |
180 |
4-Φ18 |
Φ220 |
Φ180 |
Φ8-Φ18 |
JGD2-3 |
XBD5/25-100L-200 |
500 |
475 |
880 |
160 |
220 |
140 |
120 |
180 |
4-Φ18 |
Φ220 |
Φ180 |
Φ8-Φ18 |
JGD2-3 |
泵型号 |
外型尺寸及安装尺寸 |
进出口法兰尺寸 |
隔振器(垫） |
L |
B |
H |
C1 |
B1 |
A |
C2 |
B2 |
4-d1 |
D |
D1 |
n-d |
规格 |
XBD8/25-100L-250 |
500 |
520 |
1015 |
190 |
280 |
155 |
150 |
240 |
4-Φ22 |
Φ220 |
Φ180 |
Φ8-Φ18 |
JGD3-2 |
XBD12.5/25-100L-315 |
630 |
700 |
1235 |
250 |
300 |
165 |
210 |
260 |
4-Φ22 |
Φ 220 |
Φ180 |
Φ8-Φ18 |
JGD33-2 |
XBD3.2/40-125L-160 |
520 |
460 |
920 |
190 |
280 |
175 |
150 |
240 |
4-Φ22 |
Φ250 |
Φ210 |
Φ8-Φ18 |
JGD32-3 |
XBD5/40-125L-200 |
570 |
510 |
1040 |
250 |
300 |
175 |
210 |
260 |
4-Φ22 |
Φ250 |
Φ210 |
Φ8-Φ18 |
JGD33-2 |
泵型号 |
外型尺寸及安装尺寸 |
进出口法兰尺寸 |
隔振器(垫） |
L |
B |
H |
C1 |
B1 |
A |
C2 |
B2 |
4-d1 |
D |
D1 |
n-d |
规格 |
XBD8/40-125L-250 |
600 |
660 |
1180 |
270 |
320 |
170 |
230 |
280 |
4-Φ22 |
Φ250 |
Φ210 |
8-Φ18 |
JGD3-2 |
XBD12.5/40-125L-315 |
640 |
685 |
1350 |
300 |
350 |
180 |
230 |
280 |
4-Φ22 |
Φ 250 |
Φ210 |
8-Φ18 |
JGD3-2 |
XBD3.2/50-150L-315 |
800 |
530 |
1075 |
250 |
300 |
205 |
210 |
260 |
4-Φ 22 |
Φ285 |
Φ240 |
8-Φ 22 |
JGD3-3 |
XBD5/50-150L-400 |
820 |
595 |
1120 |
300 |
350 |
210 |
230 |
280 |
4-Φ22 |
Φ 285 |
Φ240 |
8-Φ22 |
JGD3-3 |
|
|
|
|
