选型范围
口径范围 : 20-80/15-65mm 流量范围 : 1-50m3/h 扬程范围 : 5-32m 输送介质 : 酸、碱、盐等腐蚀性液体。
概述
FP型增强聚丙烯离心泵系列产品均采用机械密封，具有体积小，重量轻等特点，广泛应用于化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。

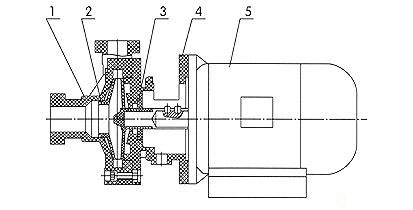

结构图
1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机

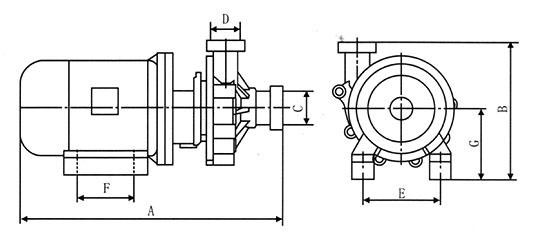

安装尺寸
| 尺寸型号 |
A |
B |
C |
D |
E |
F |
G |
| FP20-15-60 |
310 |
190 |
20 |
15 |
90 |
70 |
100 |
| FP20-20-90 |
355 |
200 |
20 |
20 |
110 |
100 |
105 |
| FP32-25-100 |
370 |
198 |
32 |
25 |
125 |
100 |
110 |
| FP32-25-105 |
370 |
198 |
32 |
25 |
125 |
100 |
110 |
| FP32-25-110 |
450 |
235 |
32 |
25 |
125 |
100 |
110 |
| FP40-32-125 |
470 |
235 |
40 |
32 |
140 |
100 |
125 |
| FP50-40-145 |
550 |
290 |
50 |
40 |
140 |
100 |
125 |
| FP65-50-150 |
610 |
340 |
65 |
50 |
190 |
100 |
145 |
1、塑料泵应水平安装，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2、泵在使用前泵体内先加水。当抽吸液面高于轴心线时，启动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
3、电机启动前，应检查其旋转方向是否与泵转向标记一致。
4、被输送介质及温度应在泵材质允许的范围之内（见附表）。离心泵使用温度FP≤80℃、FS≤60℃电机温升不得超过80℃，环境温度＜40℃。
5、禁止空载运行。
附表：塑料泵材质的耐腐蚀性能
介质 |
浓度 |
CFR-PP |
介质 |
浓度 |
ABS |
25℃ |
65℃ |
90℃ |
20℃ |
60℃ |
80℃ |
| 硫酸H2SO4 |
98% |
√ |
√ |
○ |
硫酸H2SO4 |
＜30% |
√ |
× |
|
| 70% |
√ |
√ |
√ |
30-70% |
○ |
× |
|
| 1-50% |
√ |
√ |
√ |
＞75% |
× |
× |
|
| 硝酸HNO3 |
浓 |
√ |
√ |
○ |
硝酸HNO3 |
10% |
√ |
○ |
|
| 20% |
√ |
√ |
√ |
20% |
√ |
|
|
| 10% |
√ |
√ |
√ |
25-35% |
○ |
|
|
| |
|
√ |
|
＞50% |
× |
× |
|
| 盐酸HCL |
0-30% |
√ |
○ |
× |
盐酸HCL |
＜30% |
√ |
× |
|
| 氢氟酸 |
|
√ |
○ |
× |
氢氟酸 |
＜10% |
√ |
× |
|
| 40-48% |
√ |
× |
|
| 醋酸 |
1-50% |
√ |
√ |
√ |
醋酸 |
＜20% |
√ |
○ |
|
| 磷酸 |
各种浓度 |
√ |
√ |
√ |
＞30% |
× |
× |
|
| 氢氧化钠 |
|
√ |
√ |
√ |
氢氧化钠 |
|
√ |
√ |
√ |
| 氯化钠 |
|
√ |
√ |
√ |
氯化钠 |
|
√ |
√ |
× |
| 氯化铁 |
|
√ |
√ |
|
| 乙醇 |
|
√ |
√ |
√ |
乙醇 |
|
√ |
√ |
|
| 漂白液 |
|
√ |
√ |
√ |
漂白液 |
|
○ |
○ |
× |
说明：√——良好； ○——可用、但有腐蚀； ×——不可用、腐蚀严重 |
