产品概述
CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
产品用途
CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过
100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

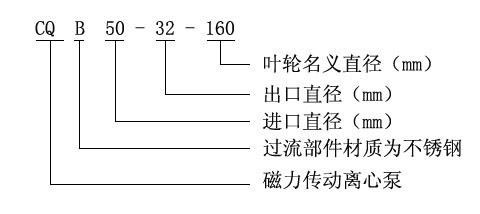

型号意义
安装和调试
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打吸入管道阀门即可，若抽吸液面低于泵轴心线时， 管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打排出阀，待泵进入正常工作状态后，再将排出阀调到所需度。
(六)泵停止工作前，应先关团排出阀门，然后切断电源。
注意事项
（一）因磁力泵轴承的冷却和通滑是靠被辙送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再层动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境度应小于40℃，电机升不得超过75℃。
（四）被输送的介质及其度应在泵材允许范围(洋见附表卜工程塑料泵的使用度〈60℃，金属泵的使用度〈100℃，辙送吸入压力不大于0.2MPa，最大工作压力1.6MPa，密度不大于1600Kg/m，粘度不大于30x10-6/S的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结晶的介质，使用后应及时清洗，排泵积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
故障与排除方法
故障形式 |
产生原因 |
排除方法 |
泵不出水 |
1.水泵反转
2.进水管道漏气
3.泵腔蓄水不足
4.电压太高，苣动时联轴器打滑
5.吸程太高
6.阀门没有打 |
1.改变电讥接线
2.社绝漏气
3.增加蓄水
4.调正电压
5.降低泵安装位置
6.校正或更阀门 |
流量不足 |
1.吸入管径太小或淤塞
2.叶轮流道阻塞
3.扬程过高
4.转速不够 |
1.调换或清洗水官
2.清洗叶轮
3.大出水阀
4.恢复额定转速 |
扬程过低 |
1.流量过大
2.转速太低 |
1.关小出水阀
2.恢复额定转速 |
噪音太大 |
1.轴严重磨损
2.轴承严重磨损
3.外磁钢或磁钢与隔离套接触
4.密封环与叶轮研磨 |
1.更换泵轴
2.更换轴承
3.拆除泵头重新组装
4.更换止推环、密封环 |
漏液 |
型密封圈损坏 |
更换型密封圈 |

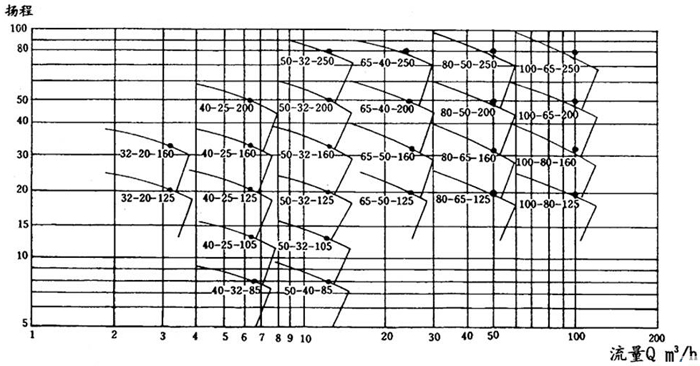

性能图谱

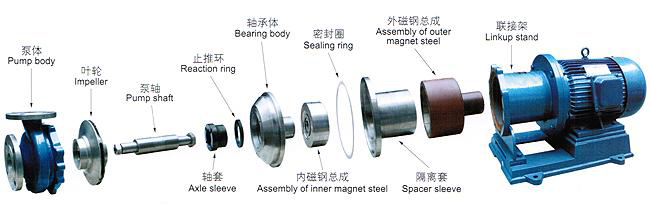

结构图

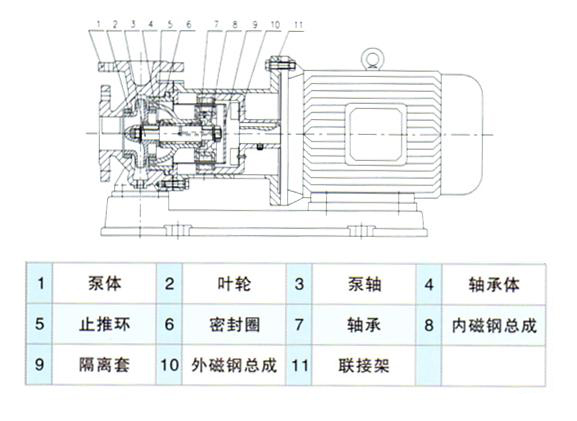

CQB型磁力驱动离心泵结构图

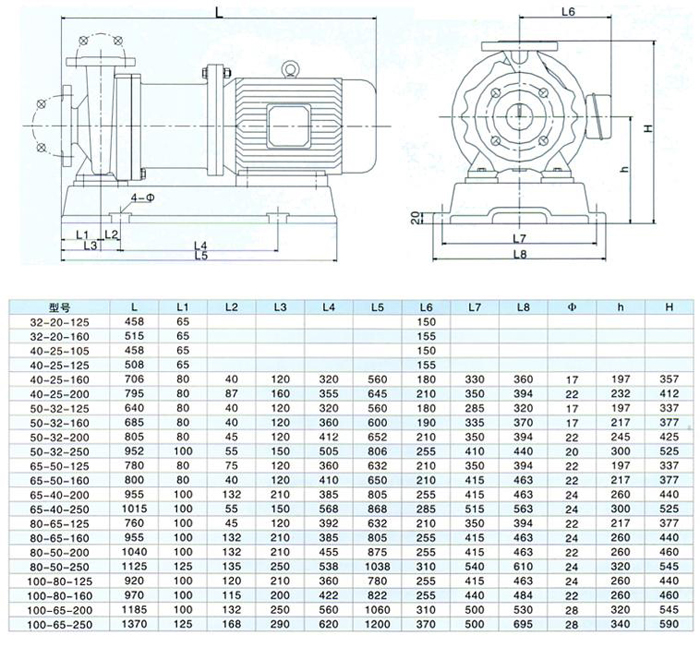

安装尺寸

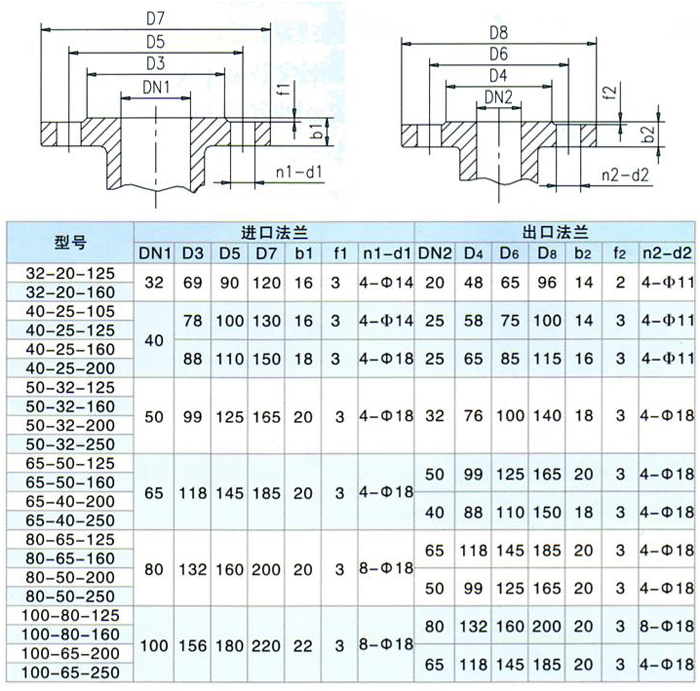

CQB型磁力驱动离心泵法兰尺寸
|
