CQ型磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
产品用途：
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为合适。
四、型号意义:
选型范围
口径范围 : 14-100/10-80(mm)
流量范围 : 1.2-60(m3/h)
扬程范围 : 5-50(m)
安装和使用
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
使用注意事项
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境度应小于40℃ ，电机升不得超过75℃ 。
4.被输送的介质及其度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 52mm时，应更换轴承和轴向动环。
故障与排除
故障形式 |
产生原因 |
排除方法 |
泵不出水 |
水泵反转
水管道漏气
泵腔蓄水太少
电压太高，启动时联轴器打滑
吸程太高 |
改变电机接线
社绝漏气
增加蓄水量
调正电压
降低泵安装位置 |
流量不足 |
吸入管径太小
叶轮流道阻塞
扬程过高
转速太低 |
调换进水管
清洗叶轮
开大出水阀
恢夏额定转速 |
扬程过低 |
流量过大
转速太低 |
关小出水阀
恢复额定转速 |
音太大 |
轴严重磨损
轴套严重磨损
驱动磁钢杯与隔离套接触 |
更换泵轴
更换轴套
拆除泵头重新组装 |
漏液 |
0型密封损坏 |
更换0型密封 |
适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为合适。

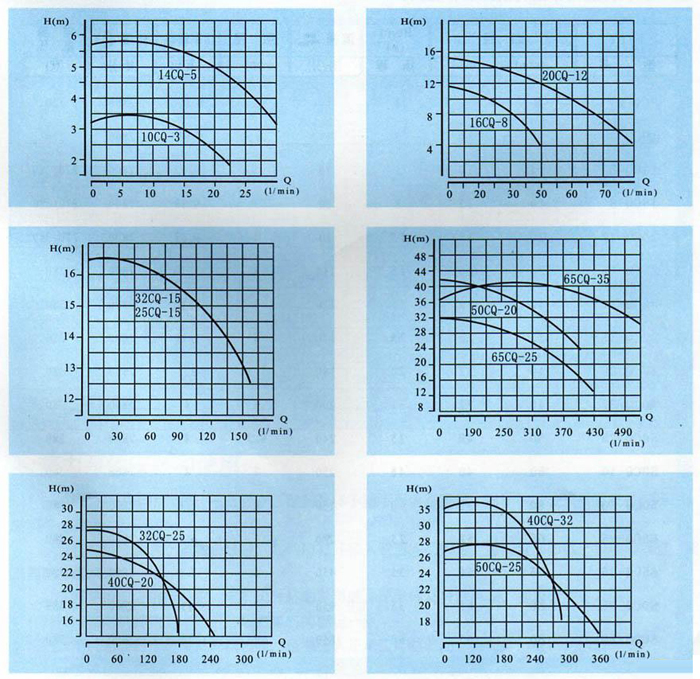

性能图谱

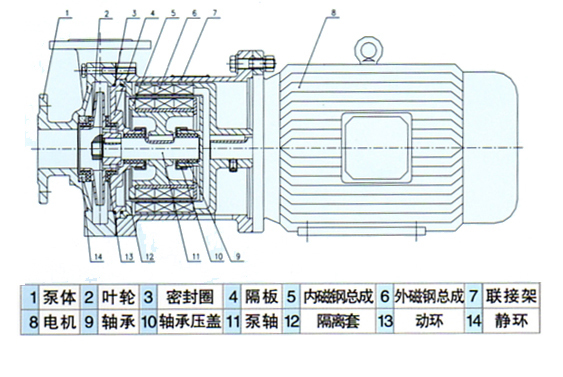

结构图

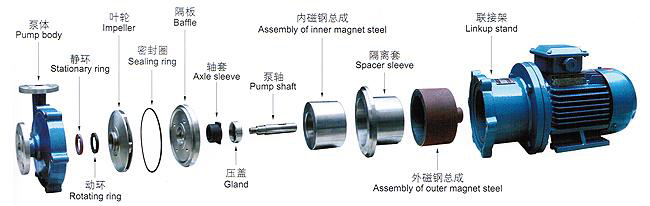

泵体材质：304不锈钢、动环材质：填充四氟、静环材质：陶瓷、叶轮：304不锈钢、密封圈：橡胶、隔板：304不锈钢、轴套：填充四氟、压盖:304不锈钢、泵轴:304不锈钢
内磁钢总成:304不锈钢+磁铁、隔离套:304不锈钢、外磁钢总成:铸钢+磁铁
CQ型磁力驱动泵（结构图）

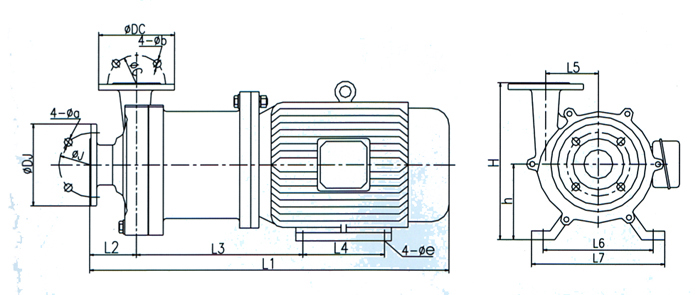

安装尺寸
CQ型磁力驱动泵安装尺寸表：
|
